Revisionsklappe Alu Quattro Luft- und Staubdichte Revisionstür 30,5dB-34dB

Alu Quattro Luft- und staubdichte Revisionsklappe 30.5dB-34dB

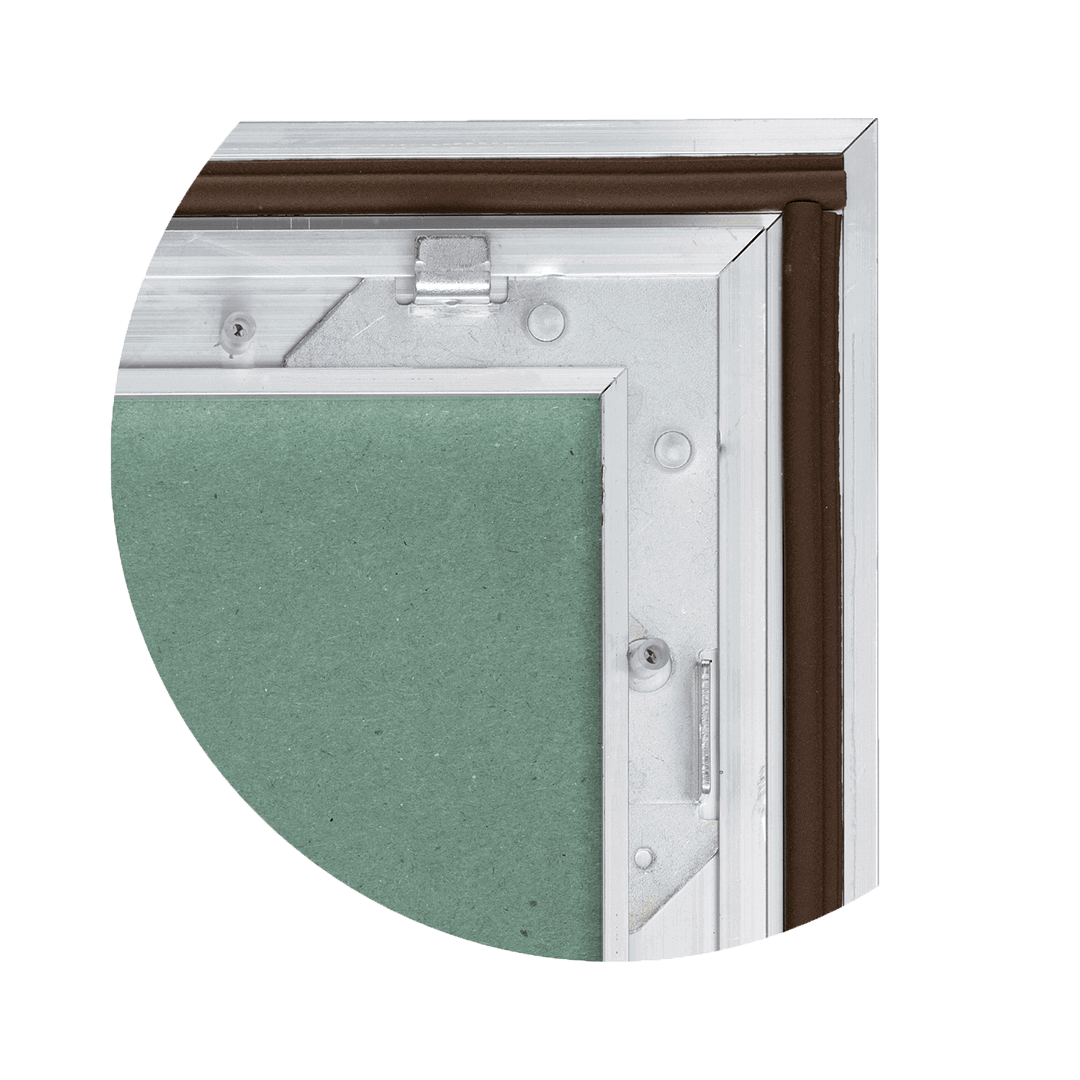

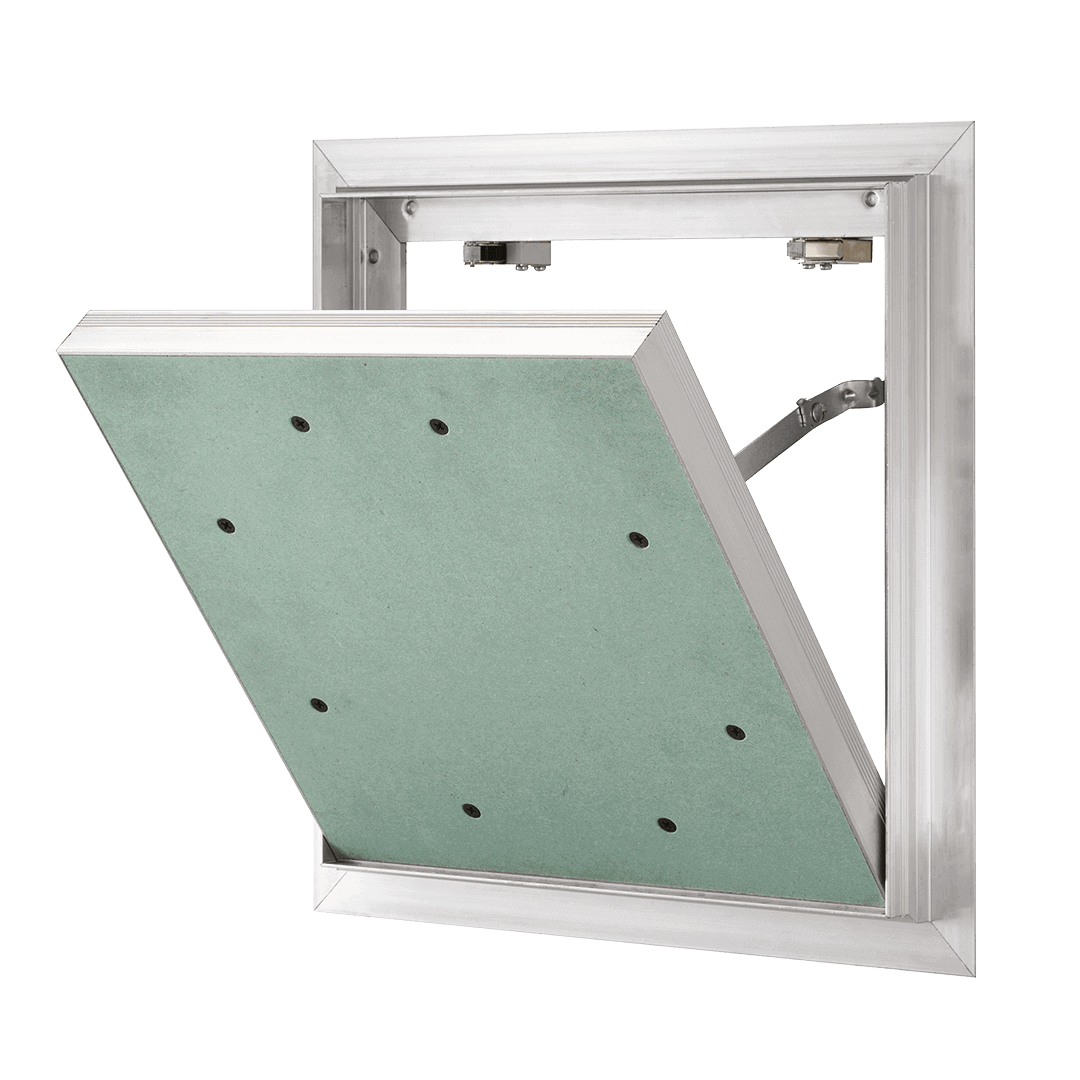

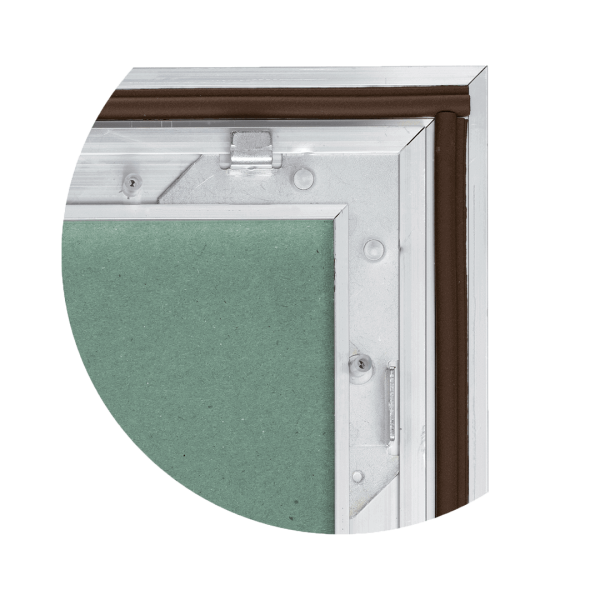

Die AluQuattro Revisionstür ist vielseitig einsetzbar und kann auch in Räumen verwendet werden, in denen hohe Anforderungen an die Luft- und Staubdichtheit oder den Schallschutz gestellt werden. Ausgestattet mit einer umlaufenden EPDM-Hohlkammerdichtung, sorgt sie für eine weitgehende Abdichtung gegenüber verschiedenen Umgebungsbedingungen. Imprägnierte Gipskartonplatten, besonders robuste Aluminiumrahmen und eine Fangvorrichtung am Klappdeckel sind zusätzliche Merkmale dieses hochwertigen Produkts.

Geprüftes Produkt

• Produktvorteile
• Schlagregendicht
• Rauchdicht
• Luftdicht nach EN 12207 Fenster und Türen, Klasse 4 (bei 600 Pa)
• Schalldämmung Rw=30,5 dB (12,5 mm), Rw=34,8 dB (2×12,5 mm)

Produktvorteile

• Für Räume mit höheren Anforderungen (Reinräume, Operationssäle, Küchen, Räume mit Luftmanagement)
• Umlaufende Silikonlippendichtung, staubdicht
• Erhältlich in einer speziell geprüften Version «luft- und staubdicht»

Luftdichte Revisionstür 12,5 mm Alu Quattro

• Geprüft auf Rauchdichtheit nach DIN EN 1634-3 und Luftdichtheit nach DIN EN 1026 und DIN EN 12207
• Testergebnisse in der besten Klassifikationskategorie (Fensterkategorie 4)
• Geprüfte Schalldämmung nach DIN EN ISO 10140-3
• Gemessener Schalldämmwert: 30,5 dB (1×12,5 mm)
• Ideal für Räume mit Luftzufuhr oder -abfuhr über Deckenhohlräume
• Luftdicht bis zu einem Druck von 600 Pa (entspricht einer Windgeschwindigkeit von ca. 100 km/h)
• Besonders geeignet für Operationssäle oder Räume mit speziellen Luftmanagementanforderungen (Überdruck/Unterdruck)
• Hochwertige Hohlkammerdichtung für maximale Luftdichtheit
• Verhindert das Entweichen von kaltem Rauch und schützt so vor Vergiftungsgefahr
• Auch als Spezialversion mit zementgebundenen Gipsplatten erhältlich

Luftdichte Revisionstür 25 mm Alu Quattro

• Schalldämmung 30,5 dB
• Geprüft auf Rauchdichtheit nach DIN EN 1634-3 und Luftdichtheit nach DIN EN 1026 und DIN EN 12207
• Testergebnisse in der besten Klassifikationskategorie (Fensterkategorie 4)
• Geprüfte Schalldämmung nach DIN EN ISO 10140-3
• Gemessener Schalldämmwert: 34,8 dB (2×12,5 mm)
• Ideal für Räume mit Luftzufuhr oder -abfuhr über Deckenhohlräume
• Luftdicht bis zu einem Druck von 600 Pa (entspricht einer Windgeschwindigkeit von ca. 100 km/h)
• Besonders geeignet für Operationssäle oder Räume mit speziellen Luftmanagementanforderungen (Überdruck/Unterdruck)
• Hochwertige Hohlkammerdichtung für maximale Luftdichtheit
• Verhindert das Entweichen von kaltem Rauch und schützt so vor Vergiftungsgefahr
• Auch als Spezialversion mit zementgebundenen Gipsplatten erhältlich

Montage und Befestigung

Einfache Montage des Rahmens in der Bauöffnung. Diese sollte etwa 5 bis 10 mm größer sein als die Montageabmessungen der Revisionsklappe. Die Schrauben werden von vorne durch die Verkleidung und den Rahmen mit den vom Kunden gelieferten Trockenbauschrauben festgezogen. Schraubenkappen auf die Schraubenspitzen aufstecken. Deckel einhängen und schließen. Bitte stets die beiliegenden Montageanweisungen beachten!

Verputzen und Streichen

Füllen Sie den Spalt zwischen Montagerahmen und Bauöffnung. Füllen und trocknen Sie den Deckel separat. Anschließend erneut verputzen und trocknen, bevor die Klappe verwendet wird. Entfernen Sie alle Mörtel- und Farbrückstände vollständig. Metalloberflächen und Dichtungen müssen sauber sein. Danach einen Funktionstest durchführen, indem Sie die Klappe öffnen und schließen.

Reinigung und Wartung

Die Komponenten der Revisionsklappe müssen mit nicht-aggressiven Reinigungsmitteln oder trocken gereinigt werden. Die Klappe muss immer ordnungsgemäß geschlossen sein. Die Funktion der Verschlüsse kontrollieren. Die Revisionsklappe ist wartungsfrei.

Sonderanfertigungen

• Maximale Größe 800×1000 mm
• Zwischengrößen in 50 mm Schritten erhältlich (Größenbeschränkung abhängig von der Plattendicke)
• Spezielle Gipskartonplatten auf Anfrage erhältlich
• Verschiedene zusätzliche Schlosstypen erhältlich (Zylinderschloss, Vierkantschloss, Profilzylinder-Einsatz)
